Techniques et objectifs des sondages sur site

Les sondages vont permettre la reconnaissance géologique du terrain et la réalisation d’essais in-situ

La bonne exécution du sondage dans l’étude de sol pour les ingénieurs est déterminante dans l'étude de sol.

Les techniques de sondage doivent être adaptées aux terrains rencontrés et réalisés de façon rigoureuse. De la bonne réalisation des investigations dépends l'optimisation des solutions apportées.


Objectif du Sondage

  • La reconnaissance géologique du sol par prélèvements d’échantillons
  • La réalisation d’essais pressiométriques
  • La pose de piézomètres

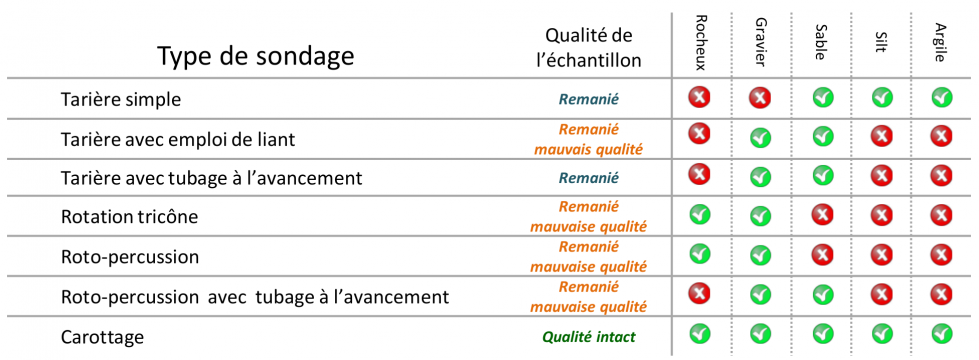

Les différents moyens de sondages

  • Destructifs (tarière pour des sols tendre, forage destructif (rotopercution) pour des sols dures). Les forages destructifs fournissent des échantillons remaniés.
  • Carottage (rotatifs, simple, double, triple...) : Adaptable à tous type de sols. Permet le prélèvement d’échantillons intacts


Les Machines Utilisées

En fonction de l'accès, du type de sol, des profondeurs de forages, des techniques nécessaires...

Foreuse GEO 305 Comacchio

Largeur : 1,40 m

Chenillard : 1,45 m

Hauteur : 3,10 m

Long. : 4,80  m

Poids : 3800 kg



Moteur centrale hydraulique : 72 HP

Poussée : 3 500 daN

Traction : 3 500 daN

Couple : 300 da/Nm

Tête de rotation : 50 à 550 tr/min

Roto-percussion 1 200 cp/mn

Vérin extracteur

Pente Maxi : 36%

Enregistrement de paramètres


Foreuse GEO 205 Comacchio

Largeur : 1,10 m

Chenillard : 1,45 m

Hauteur : 2,43 m

Long. : 3,80  m

Poids : 2800 kg



Moteur centrale hydraulique : 42 HP

Poussée : 2 500 daN

Traction : 2 500 daN

Couple : 300 da/Nm

Tête de rotation : bi-moteurs

Roto-percussion 1 700 cp/mn

Vérin extracteur

Pente Maxi : 36%

Enregistrement de paramètres

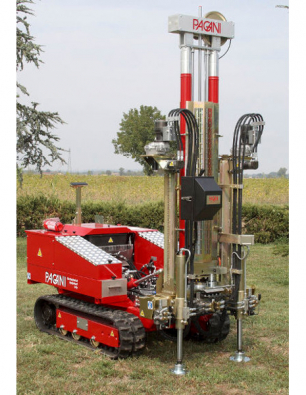

Pagani - TG63

Largeur : 1,05 m

Chenillard : de 0,75 à 1,15 m

Hauteur : 2,40 m

Long. : 2,35 m



Forage à la tarière

Pénétromètre statique par ancrage

Pénétromètre dynamique

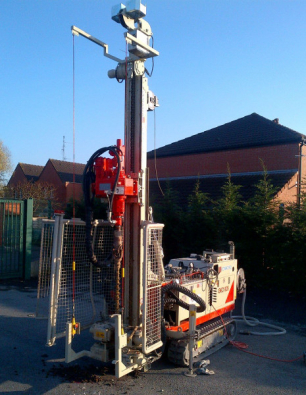

Foreuse EMCI 45 Siléa

Largeur : 1,10 m

Chenillard : de 0,75 à 1,15 m

Hauteur : 3 53 m

Long. : 4,30 m

Poids : 2 350 kg



Moteur centrale hydraulique : 45 cv

Poussée : 1 800 daN

Traction : 1 800 daN

Couple : 300 da/Nm

Tête de rotation : bi-moteurs

Roto-percussion

Vérin extracteur

Pente Maxi : 36%

Enregistrement de paramètres

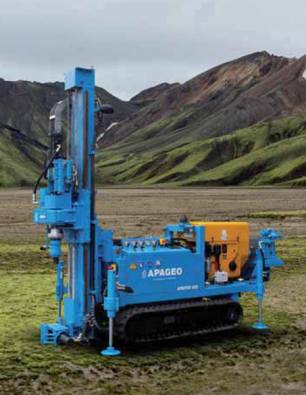

Foreuse APAGEO 430 Apafor

Largeur : 1,30 m

Chenillard : 1,40 m

Hauteur : 4,10 m

Long. : 2,80 m

Poids : 2680 kg



Marteau hydraulique : 250 joules

Moteur centrale hydraulique: 43 Cv

Poussée : 1 800 daN

Traction : 1 800 daN

Tête de rotation : 86 tr/min

Roto-percussion

Vérin extracteur

Pente Max : 40 %

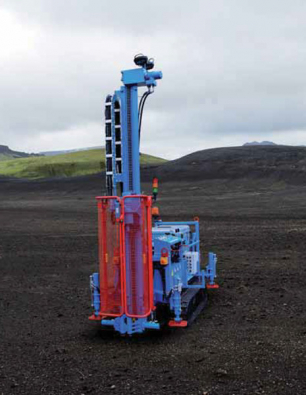

Foreuse APAGEO 330 Apafor

Largeur : 1,30 m

Chenillard : Variable de 0,72 m 1,40 m

Hauteur : 2,45 m

Long. : 2,60 m

Poids : 1800 kg



Moteur centrale hydraulique : 32 Cv

Poussée : 1 730 daN

Traction : 1 730 daN

Couple : 690 daNm

Tête de rotation : 86 tr/min

Roto-percussion

Vérin extracteur

Pente Maxi : 40%

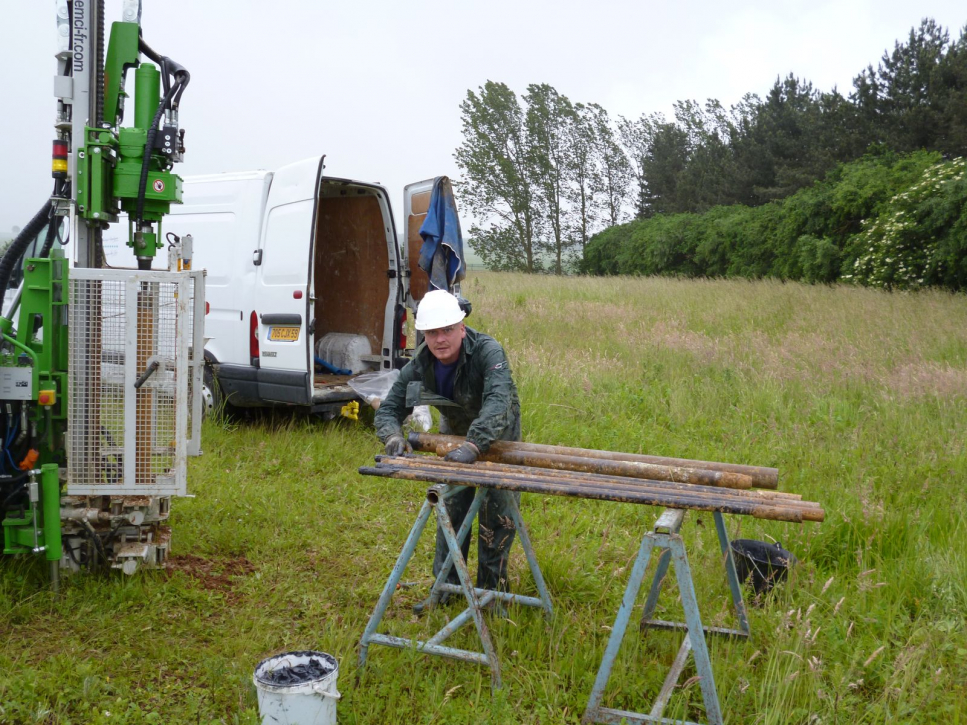

Les sondages en images
